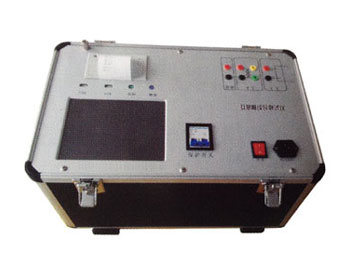

| YZLX823 互感器綜合測試儀 |
|
產品類別：互感器測試設備 |
| |
|
| 產品說明 |
主要特點
僅需進行簡單的數字設定：設定最高測試電壓、最大電流裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓，人工記錄、整理、描曲線等煩瑣勞動。
可測試CT/PTR ：“伏安特性”，“5%、10%和15%誤差曲線”、“變比、極性”、“二次直阻”及“二次負載”、“二次回路”、“二次耐壓”、退磁功能。
伏安特性試驗：單機最大輸出電壓高達2500V，可用于做500KV等級1A電流互感器的伏安特性試驗。
變比測試：最大電流輸出高達600A。調壓分辨率最小可以達到0.15V
帶有大容量存儲器，可存儲2000組測試數據，數據掉電永不丟失；拐點自動計算功能，試驗數據篩選打印功能。
帶有RS232通信接口，可以通過接口將數據上傳到電腦保存、顯示編輯、打印。
帶有U盤接口，可通過接口將數據上傳至電腦保存，顯示編輯，打印。
單機一體化，重量輕，僅重20Kg，方便攜帶，便于流動試驗。
主要技術參數
|
|
輸入電壓 |
輸出最高電壓 |
輸出最大電流 |
功 率 |
測量精度 |
|
CT伏安輸出 |
220V |
0—1000V |
20A |
3KVA |
< 0.5% |
|
PT伏安輸出 |
220V |
0-220V |
10A |
3KVA |
< 0.5% |
|
CT變比輸出 |
220V |
0-8V |
0—600A |
――― |
< 0.5% |
|
PT變比輸出 |
220V |
0-1000V |
--- |
--- |
< 0.5% |
|
CT 變比測量 |
比值最高顯示：999.9K:5/1 |
< 0.5% |
|
PT 變比測量 |
比值最高顯示：999.9K:100、150、100/3、100√3 |
< 0.5% |
|
直阻測量 |
最高測量阻值：0.1-20歐 |
< 0.5% |
|
角差 |
最小顯示：0.01分精度：±5分 |
比差 |
最小顯示：0.01%精度：<0.5% |
|
二次通流 |
電流：0-200A 時間：5分鐘 |
二次耐壓 |
電壓：0-1000V時間：1-5分鐘 |
|
工作溫度 |
-10～55℃ |
工作電壓 |
AC220V（±20％）50HZ |
|
主機體積 |
350×240×270 |
重量 |
19kg | |
|
|
